ما هي المعايير الدولية المطبقة على الحلقات X؟ شرح مفصل للأنظمة القياسية الأبعاد المشتركة

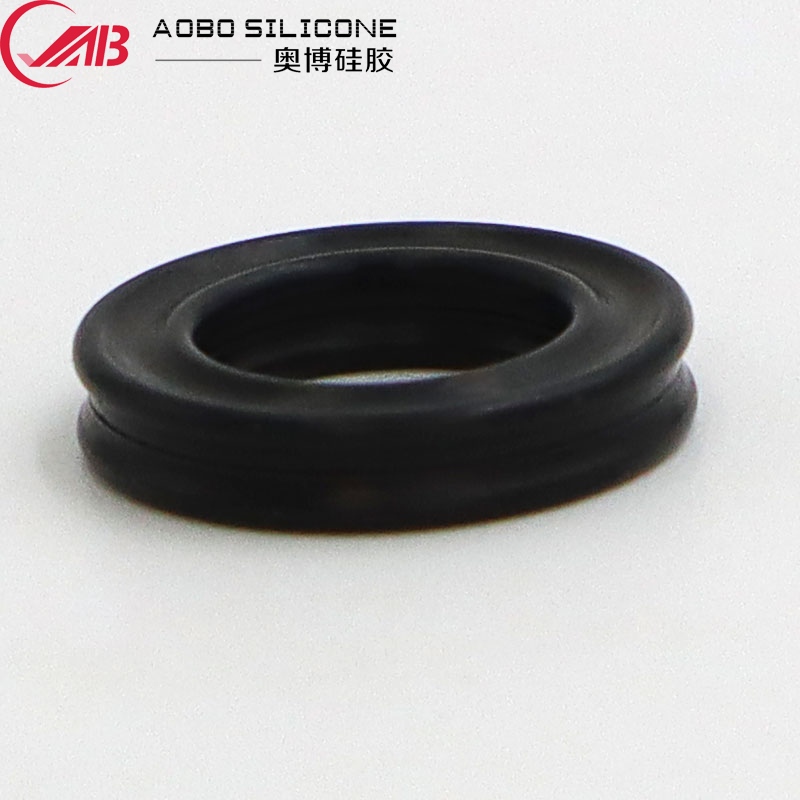

في سيناريوهات الختم الديناميكي مثل الأنظمة الهيدروليكية والهوائية، وآلات البناء ومعدات الأدوات الآلية،حلقات X(وتسمى أيضًا الحلقات الرباعية) تحل تدريجيًا محل الحلقات التقليدية على شكل حرف O للاستخدام العملي، وذلك بفضل مزايا هيكلها رباعي الشفاه: الاحتكاك المنخفض، ومقاومة التدحرج، وأداء الختم المستقر. أثناء عملية الاختيار، يعد توضيح النظام القياسي للأبعاد المقابل شرطًا أساسيًا لضمان توافق الختم والموثوقية على المدى الطويل.

حاليًا، لا يوجد معيار وطني مستقل مخصص للحلقات X في الصين. في الصناعة، من الشائع الرجوع إلى نظام الأبعاد المحدد في GB/T 3452.1قدرة الموائع الهيدروليكية – الحلقات الدائرية – الجزء 1: سلسلة الأبعاد والتفاوتاتوإجراء التعديلات جنبًا إلى جنب مع مواصفات التصميم الهيكلي للأختام الترددية في سلسلة GB/T 10708. نظرًا لأن الحلقات X تتميز بمقطع عرضي على شكل حرف O، فإن أبعادها الأساسية بما في ذلك القطر الداخلي وقطر المقطع العرضي قابلة للتبديل مع حلقات O بنفس المواصفات. فقط المعلمات مثل نسبة الضغط وعرض الأخدود في تصميم الأخدود تحتاج إلى تعديل بشكل منفصل بناءً على خصائص الهيكل رباعي الشفاه.

النظام الأكثر تطبيقًا على نطاق واسع في جميع أنحاء العالم هو المعيار الأمريكي AS568A. تتوافق أبعاد الحلقة X من الغالبية العظمى من الشركات المصنعة للأختام بشكل صارم مع تسلسل أبعاد الحلقة O لهذا المعيار، مما يسمح باختيار المنتج مباشرة عبر رموز مواصفات AS568. بالإضافة إلى ذلك، تم اعتماد المعيار المتري الدولي ISO 3601 أيضًا من قبل كبرى الشركات المصنعة العالمية، مما يجعله مناسبًا لمطابقة معدات التصدير والأنظمة الهيدروليكية الأوروبية. لدعم المعدات اليابانية، تتم الإشارة في الغالب إلى الأبعاد المطابقة لمعيار JIS B2401.

إن الفهم الواضح لاختلافات النظام بين معايير الحلقة X يمكن أن يتجنب بشكل فعال عدم تطابق الاختيار ويحسن بشكل كبير إمكانية تبادل الأختام عبر العلامات التجارية. تكمن الاختلافات الأساسية بين المعايير المختلفة في وحدات الأبعاد ودرجات التسامح وتسلسل المواصفات. يستخدم المعيار الأمريكي البوصة كوحدة أساسية، في حين تعتمد المعايير الوطنية ISO والمعايير الوطنية الصينية المليمترات المترية. يجب ملاحظة تحويل الوحدة أثناء الاختيار لمنع فشل الختم الناتج عن انحراف الأبعاد. إن المطابقة المعقولة لمعايير الحلقة X مع ظروف العمل الفعلية هي المفتاح لتقليل تكاليف صيانة المعدات وإطالة عمر خدمة الختم.

إذا كنت بحاجة إلى جدول مقارنة الأبعاد الكامل للمعايير ذات الصلة، أو معلمات تصميم الأخدود، أو نصيحة الاختيار المخصصة لظروف الترددية الهيدروليكية، فاتصل بنا للحصول على الدعم الفني الاحترافي. نحن نقدم حلول ختم مخصصة كاملة المواصفات بناءً على متطلباتك.
