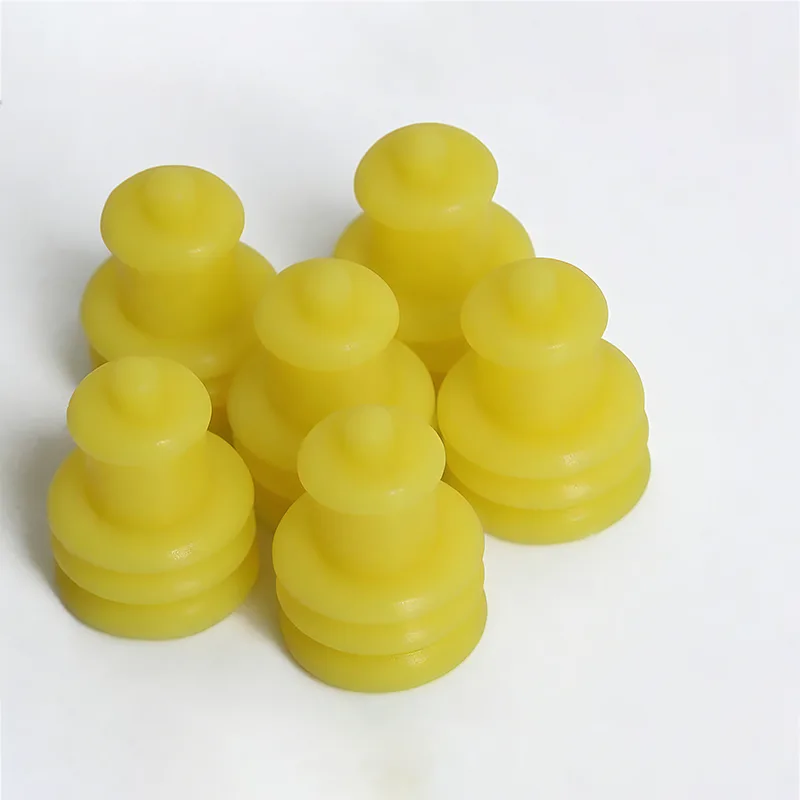

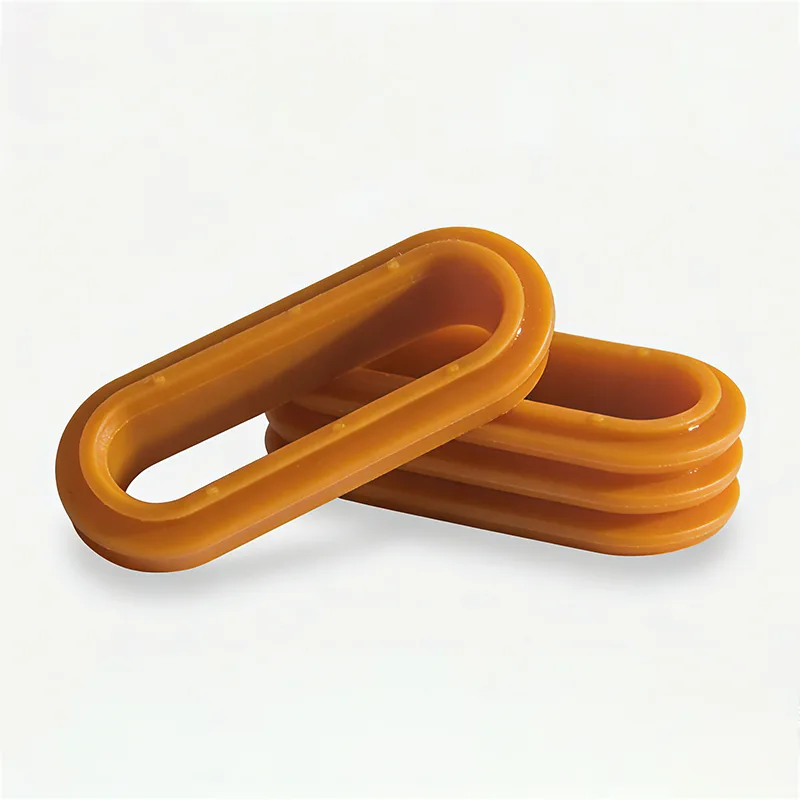

حلقات ختم مطاط السيليكون موصل السيارات

حلقات الختم المطاطية المصنوعة من مطاط السيليكون لموصل السيارات عبارة عن مكونات مانعة للتسرب قائمة على السيليكون مثبتة داخل موصلات السيارات المختلفة (مثل موصلات أسلاك الأسلاك وموصلات خطوط أنابيب السوائل وموصلات المستشعر). وتتمثل وظيفتها الأساسية في عزل الماء الخارجي والغبار والملوثات النفطية والغازات المسببة للتآكل، مع حماية وسائط السوائل الداخلية (مثل سائل التبريد وسائل الفرامل) أو مكونات نقل الإشارة من التداخل البيئي الخارجي، وبالتالي ضمان استقرار الاتصال وأداء الختم وعمر الخدمة للموصلات.

تتميز حلقات الختم هذه عادةً بمقاومة ممتازة لدرجات الحرارة العالية والمنخفضة (تتراوح من -40 درجة مئوية إلى 200 درجة مئوية)، ومقاومة التقادم، وخصائص العزل والمرونة. إنها قادرة على التكيف مع بيئات التشغيل المعقدة لمناطق السيارات المختلفة مثل حجرة المحرك والهيكل وجسم السيارة، وتعمل كمكونات أساسية مهمة لعزل السيارات من الماء والغبار ومنع التسرب.

معلمة المنتج

ما هي سيناريوهات التطبيق لحلقات الختم المطاطية السيليكونية لموصلات السيارات؟

تغطي سيناريوهات تطبيق حلقات الختم المطاطية السيليكونية لموصل السيارات أجزاء الموصل المختلفة عبر السيارة بأكملها. الغرض الأساسي منها هو توفير حماية مانعة للتسرب للموصلات التي تتطلب العزل المائي والغبار ومقاومة التآكل، مما يضمن استقرار نقل الإشارة أو توصيل السوائل. سيناريوهات التطبيق المحددة هي كما يلي:

1. الموصلات المتعلقة بحجرة المحرك

تتميز حجرة المحرك بدرجات حرارة عالية وتلوث شديد بالزيت واهتزاز شديد. تُستخدم حلقات الختم المصنوعة من مطاط السيليكون بشكل أساسي في موصلات أسلاك المحرك وموصلات المستشعر (على سبيل المثال، موصلات مستشعر الأكسجين وموصلات مستشعر درجة حرارة الماء وموصلات مستشعر موضع العمود المرفقي) وموصلات أنابيب الوقود وموصلات خطوط أنابيب نظام التبريد. يمكنها عزل ملوثات الزيت ذات درجة الحرارة العالية وسائل التبريد الناتج عن تشغيل المحرك، مع منع دخول مياه الأمطار والغبار، وبالتالي تجنب دوائر التوصيل القصيرة للموصل أو ضعف الاتصال.

2. الموصلات المتعلقة بالهيكل وجسم السيارة

يكون الهيكل عرضة للتلامس مع المياه الموحلة والحصى، بينما يشتمل جسم السيارة على توصيلات كهربائية مختلفة. حلقات الختم المطاطية المصنوعة من مطاط السيليكون لموصل السيارات مناسبة لموصلات أسلاك الهيكل (على سبيل المثال، موصلات مستشعر ABS، موصلات نظام الفرامل)، موصلات مستشعر نظام التعليق، موصلات أسلاك الباب/النافذة، وموصلات مصابيح السيارات (على سبيل المثال، موصلات المصابيح الأمامية، موصلات الضوء الخلفي، موصلات إشارة الانعطاف). يمكنها مقاومة الغمر في مياه الطريق الموحلة والتآكل الناتج عن تأثير الحصى، مما يضمن التشغيل الطبيعي للمكونات الكهربائية لجسم السيارة.

3. موصلات للأنظمة الكهربائية الثلاثة لمركبات الطاقة الجديدة

هذا هو سيناريو التطبيق الأساسي لمركبات الطاقة الجديدة. يتم تطبيق حلقات الختم المطاطية المصنوعة من السيليكون لموصل السيارات على موصلات حزمة بطارية الطاقة، وموصلات وحدة التحكم في المحرك، وموصلات مسدس الشحن، وموصلات تسخير الأسلاك ذات الجهد العالي. إنها مطلوبة لتلبية متطلبات أداء الختم العالي، مقاومة الضغط العالي، ومقاومة درجات الحرارة الواسعة. فهي لا يمكنها فقط منع دخول الرطوبة الخارجية والتسبب في حدوث دوائر قصر عالية الجهد، ولكن أيضًا تجنب تسرب سائل تبريد البطارية، مما يضمن التشغيل الآمن للأنظمة الكهربائية الثلاثة.

4. موصلات للأجهزة الإلكترونية داخل السيارة

البيئة داخل السيارة مستقرة نسبيًا، لكن الحماية الأساسية من الختم لا تزال ضرورية. يتم استخدام حلقات الختم المطاطية السيليكونية لموصلات نظام الترفيه داخل السيارة، وموصلات نظام التحكم في تكييف الهواء، وموصلات الوسادة الهوائية، وموصلات كاميرا الصورة العكسية. يمكنها منع دخول الغبار والمياه المتكثفة داخل السيارة، وإطالة عمر خدمة الأجهزة الإلكترونية، وتجنب فشل الوظائف الرئيسية مثل الوسائد الهوائية وعكس الصور.

كيفية اختيار حلقات الختم المناسبة من مطاط السيليكون لموصلات السيارات؟

لاختيار حلقات ختم مطاط السيليكون المناسبة لموصلات السيارات، من الضروري مراعاة ظروف تشغيل الموصل وهيكل التثبيت ونوع الاتصال المتوسط ​​ومعايير صناعة السيارات. قم بفحص المنتجات وفقًا للخطوات الأساسية والنقاط الرئيسية التالية لضمان أداء الختم وعمر الخدمة:

الخطوة 1: مطابقة معلمات حالة التشغيل

مطابقة مقاومة درجة الحرارة: حدد المواد بناءً على نطاق درجة الحرارة لموقع تركيب الموصل.

بالنسبة للمناطق ذات درجات الحرارة المرتفعة مثل حجرة المحرك والمنطقة المجاورة لأنبوب العادم (درجة حرارة تصل إلى 120 درجة مئوية - 200 درجة مئوية): قم بإعطاء الأولوية لـ VMQ (السيليكون المعالج بدرجة الحرارة العالية) أو FVMQ (السيليكون المفلور). تقاوم هذه المواد الشيخوخة الناتجة عن درجات الحرارة العالية وليست عرضة للتشوه أو التصلب.

الخطوة 2: مطابقة هيكل تثبيت الموصل

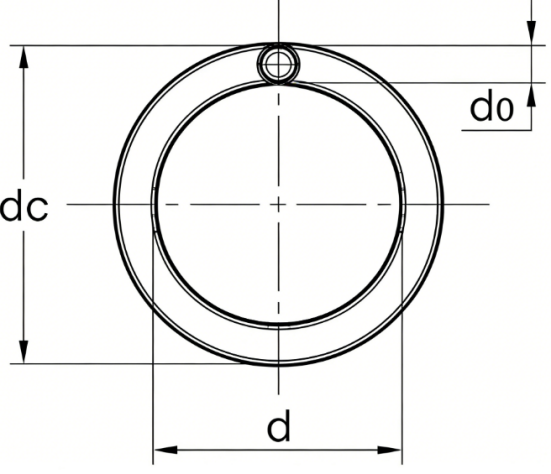

مطابقة الأبعاد الدقيقة: قم بتخصيص أبعاد حلقة الختم وفقًا للقطر الداخلي والقطر الخارجي وقطر المقطع العرضي لأخدود الختم الخاص بالموصل. يجب التحكم في تناسب التداخل ضمن 8%-15%. لا يمكن لملاءمة التداخل غير الكافية توليد تحميل مسبق كافٍ، في حين أن ملاءمة التداخل المفرط قد تسبب صعوبات في التجميع وتشوهًا دائمًا تحت ضغط طويل الأمد.

الخطوة 3: الامتثال لمعايير وشهادات صناعة السيارات

يجب أن تستوفي المنتجات معايير صناعة السيارات الإلزامية، مثل شهادة نظام IATF 16949، لضمان الامتثال في عملية الإنتاج.

الخطوة 4: التحقق من أداء الختم الفعلي

إجراء اختبارات تصنيف IP لأخذ العينات (على سبيل المثال، IP67/IP6K9K) لمحاكاة بيئات الغمر والغسيل ذات الضغط العالي، والتأكد من عدم وجود تسرب.

قم بإجراء اختبارات تقادم دورة درجة الحرارة العالية والمنخفضة للتحقق مما إذا كانت مرونة وأداء الختم لحلقات الختم تتدهور بعد الاستخدام على المدى الطويل.

إجراء اختبارات الاهتزاز: محاكاة ظروف الاهتزاز أثناء تشغيل السيارة لضمان عدم سقوط حلقات الختم أو فشلها.
